6路常规无线遥控开关使用说明 |
100米遥控开关配100米发射器。
1500米遥控开关配2000米发射器或配1000米发射器接收机带室外天线。
2000米遥控开关配2000米发射器,接收机带室外天线。 |
6路遥控发射机
技术指标
频 率: 315MHz
发射电流: 10mA/100米。100mA/1500米、2000米
发射距离: 开阔地100米/1500米/2000米
天 线: 无天线/拉杆天线
供 电: 23A型12V电池/6F22型9V叠层电池
外 尺 寸: 86×42×15mm /135×42×26mm
使用说明
1、将拉杆天线拉出。2、使用时,按下发射键约0.5秒钟
左右松开。
按下发射键时,上部的发射指示灯会燃亮。在距离较远和障碍物较多的地区使用时,尽量将遥控发射机举高些。 |
|
|
YKKG-06SG/T遥控开关接收机
技术指标
频 率:315MHz
接收方式:高级超外差
中 频:10.7MHz
灵 敏 度:-108dbm
天 线:拉杆天线/室外天线
供 电:交流220V
控制开关:6组
开关容量:7A250V/AC 7A30V/DC
外 尺 寸:120×150×58mm
使用说明

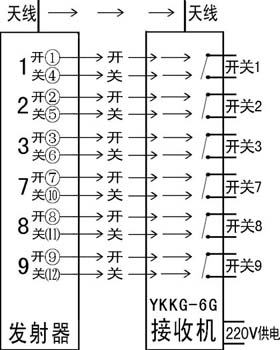

1、将后面板的6路开关控制端分别接在被控装置上。
2、把机箱上的拉杆天线扳向垂直,并把天线拉出。
3、把220V电源接入后面板的“交流220V供电”,此时守侯指示灯燃亮。
守侯状态下的接收机,当任意一路收到遥控发射机发来的“开”遥控信号时,该路继电器吸合,开关接通,工作指示灯燃亮;当收到的“关”的遥控信号时,继电器分离,开关断开,工作指示灯熄灭。 |
前面板
点击这里看工作原理 |
|
