通断遥控开关输送皮带同步连锁遥控开关简介

    通断遥控开关(见图1、图2)暨皮带同步连锁遥控开关,由TDFS-01或LSF-1遥控发射机和YKKG-01GF或YKKG-02SGF遥控开关接收机组成。本遥控开关适合电厂、港口等场所自动输送散状货物,或两条以上输送带接力使用,达到自动控制同步运行、停止。工作距离通视开阔地距离1000米,接收机加装室外天线后工作距离延长至1500米。发射机和接收机均采用防水机箱,以便在露天使用。特提供4种(图1——图4)控制方式供用户选用。
发射机部分:
    TDFS-1型:
    频    率:315MHz
    遥控路数:1路
    发射开关:S
    密    码:****
    供    电:交流220V
    外 尺 寸:160×90×46mm(防水机箱)
    该型应用参见图1、图2。当控制发射开关闭合时,发出约0.5秒钟的开机信号;当控制发射开关分离时,发出约0.5秒钟的关机信号。

    LSF-1型:
    频    率:315MHz
    遥控路数:1路
    发射开关:S1、S2
    密    码:****
    供    电:交流220V
    外 尺 寸:160×90×46mm(防水机箱)
    该型应用参见图3、图4。当S1闭合后,发出2——3次,每次约0.5秒钟的开机信号;当S2闭合后,发出2——3次,每次约0.5秒钟的关机信号。
接收机部分:
    YKKG-01GF型:
    频    率:315MHz
    灵 敏 度:-108db
    密    码:****
    遥控路数:1路开关
    开关容量:7A220V AC 7A30V DC
    供    电:交流220V
    外 尺 寸:160×90×46mm(防水机箱)
    该型应用参见图1、图3。该开关直接控制交流接触器的工作电源,当收到开机信号时,开关闭合,交流接触器得电向电动机供电运转。当收到关机信号时,开关分离,交流接触器失电,停止向电动机供电,电动机停止运转。

    YKKG-02SGF型:
    频    率:315MHz
    灵 敏 度:-108db
    密    码:****
    遥控路数:2路开关
    开关容量:7A220V AC 7A30V DC
    供    电:交流220V
    外 尺 寸:160×90×46mm(防水机箱)
    该型应用参见图2、图4。K1并联到手动操作“启动”的开关上,K2串联到手动操作“停止”的开关上。当收到开机信号时,K1闭合1秒钟后重新分离,电动机启动。当收到关机信号时,K2分离1秒钟后重新闭合,电动机停止运转。

以上介绍均是控制一路的遥控开关,还有二路遥控开关。发射机的型号是:TDFS-02/LSF-2。接收机的型号是:YKKG-02GF/YKKG-04SG。

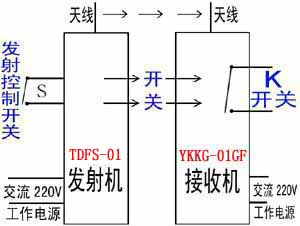

图1

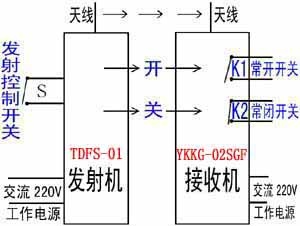

图2

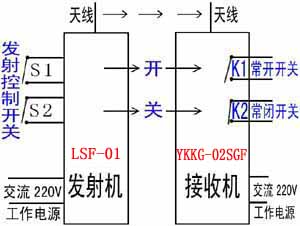

图3

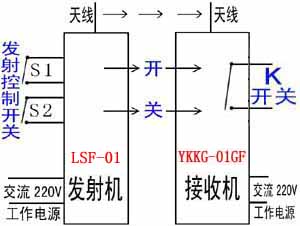

图4
