使用说明书
一、概述
本1500米电力变压器无线防盗报警器由TFS-1型电力变压器防盗发射机、TFD-4型电力变压器报警接收机和FS-200-4遥控发射器组成。电力变压器防盗发射机除具备传送盗情信号外，还有传送拆卸、破坏本机，以及撤防、布防、检测等功能。接收机收到发来的盗情后，发出警报音提醒保卫人员。发射部分由声表面波稳频；接收机采用高级超外差接收，声表面波稳频，发射和接收采用编解码选通，在通视开阔地距离1500米的情况下，可掌握电力变压器的的盗情。
二、主要技术指标
电力变压器防盗发射机部分
频 率：315MHz
发射电流： 40mA
布防方式：1、直射红外线，2、反射红外线，3、震动传感
直射红外线：1组。反射红外线：1组。震动传感：1组。
主 电 源：AC220V
备用电源：DC12V1.2AH蓄电池 备用电源使用时间：约72小时
外 尺 寸：200×120×68mm3
遥控发射器部分
频 率：315MC
发射电流：15mA
外 尺 寸：58×38×12mm3
三、使用说明
电力变压器防盗发射机部分：

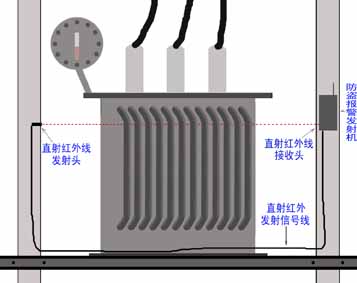

（一）、安装：1、把防盗发射机固定在变压器一侧的杆上，把直射红外线发射头固定在变压器另一侧的杆上，通过变压器散热片内侧和防盗发射机的直射红外线接收头对应（参见下图）。安装时，防盗发射器的右侧或前脸要面向报警接收机方向，并尽量高架，以避开青纱帐。
2、打开防盗发射机的机箱的前盖，将1.2AH免维护蓄电池放入固定好，把连接插头插在机内备用电源插座上，这时防盗发射机下面的电源指示灯发红光，表示备用电源供电，因安装人员在防区之内，同时发射机会向报警接收机发送出报警信号，此时应按下遥控发射器的撤防（C）键，让防盗发射机停止发送盗情。然后盖上前盖上好固定螺丝。将220V供电电源线连接在220V电源上，这时电源指示灯由红色变为发绿色，表示交流220V在供电。
3、按装人员撤离变台后，按一下遥控发射器的布防（B、D）键。
（二）、防盗原理：1、直射红外线组成变压器防盗报警探测装置。由红外线发射头持续不断的向接收头发送红外线，一但有瞬间的遮挡，就会启动报警系统，因持续发射的红外线是在变压器散热片内传送，拆卸变压器时必然会遮挡红外线的通路，从而启动报警发送装置向家中的保卫人员发送盗情。
2、反射红外线组成防拆卸本防盗发射机的装置，人员或其他物体如在本发射器前30厘米内存在，会启动发射装置向家中的保卫人员发送盗情。
3、震动传感器组成防破坏本机的探测装置，遇有想先破坏本发射机后再盗变压器的情况，探测到震动后会自动启动发射装置向家中的保卫人员发送盗情。
4、此外，如剪断直射红外线发射头的连线，因接收头收不到红外线信号，会立即启动报警。拆卸变压器前期，即使不遮挡直射红外线，产生的轻微震动也会被震动传感器拾取而报警。
5、本机直射红外线发射、接收均采用编解码，以防被人拿家电的红外遥控器对直射红外线接收头照射，使其掩盖遮挡直射红外线造成的报警。
电力变压器报警接收机部分：
（一）、安装：1、把室外天线照图架设好，请尽量高架以减轻
障碍物的影响，把天线一端的插头插在接收机的天线插座上。为了安全应设避雷针。2、将自备的12V蓄电池接在接收机后面板的接线端子上，正极接红线柱，负极接黑线柱。把220V电源线插头插入220V插座。此时守侯指示灯燃亮。进入守侯工作状态。3、守侯指示灯：主电源220V供电时发绿光，备用电源12V供电时发红光。
（二）、工作原理：本接收机可接收四台防盗发射机的信号。收到那一台变压器的盗情，那一路的变压器盗情指示灯燃亮，并发出高分贝的报警音。值班保卫人员察看后，按下复位按纽，即关断报警音，盗情指示灯熄灭。
遥控发射器：
本4键发射器属辅助器材，用于遥控对电力变压器防盗发射机的布防、撤防、检测。A键为检测，C键为撤防，B、D键为布防及撤消检测。
用该发射器可在距离电力变压器防盗发射机20--50米内操作。一般按下按键的时间掌握在0.5秒钟为宜。
1、按下A键：检测。用于检测防盗发射机的发射功能是否正常，防盗接收机是否响应。接着应多次按下B、D键，以终止检测。
2、按下C键：撤防。用于电工维护变压器时防止发送报警信号。工作完毕离开时应按下B、D键布防。
四、注意事项
1、报警距离易受环境和天气的影响，时远时近属正常现象。在有障碍物的地区使用，遥控距离会大大缩短，尽量把防盗发射机安放的高一些，把接收机的室外天线高架。周围不得有金属障碍物，以减轻环境的影响。
2、为了安全，接收机天线上方应设避雷针。
3、如防盗发射机安装好后一直持续不断的发射报警信号，可能的原因有：（1）直射红外线发射头和直射红外线接收头之间没有互相遥望对准，调准即可。（2）前面板前面近距离有青纱帐或其他物体，清除即可。（3）机内震动传感器内的开关没有复位，需轻轻敲击一下箱体即可。
4、应定期检查、检测该防盗报警系统是否完好，防盗发射机的220V供电是否良好。以防失灵漏报盗情。
5、在变压器和报警接收机之间加装转发器后，报警传送工作距离增加1000米。
五、随机清单
1、TFDF-1型电力变压器防盗发射机1台。
2、TFDS-4型电力变压器报警接收机1台。
3、FS-200-4遥控发射器1只。
4、防盗发射机用1.2AH免维护蓄电池1只。
5、接收机用简易室外天线1副。
6、本说明书1份。 |
